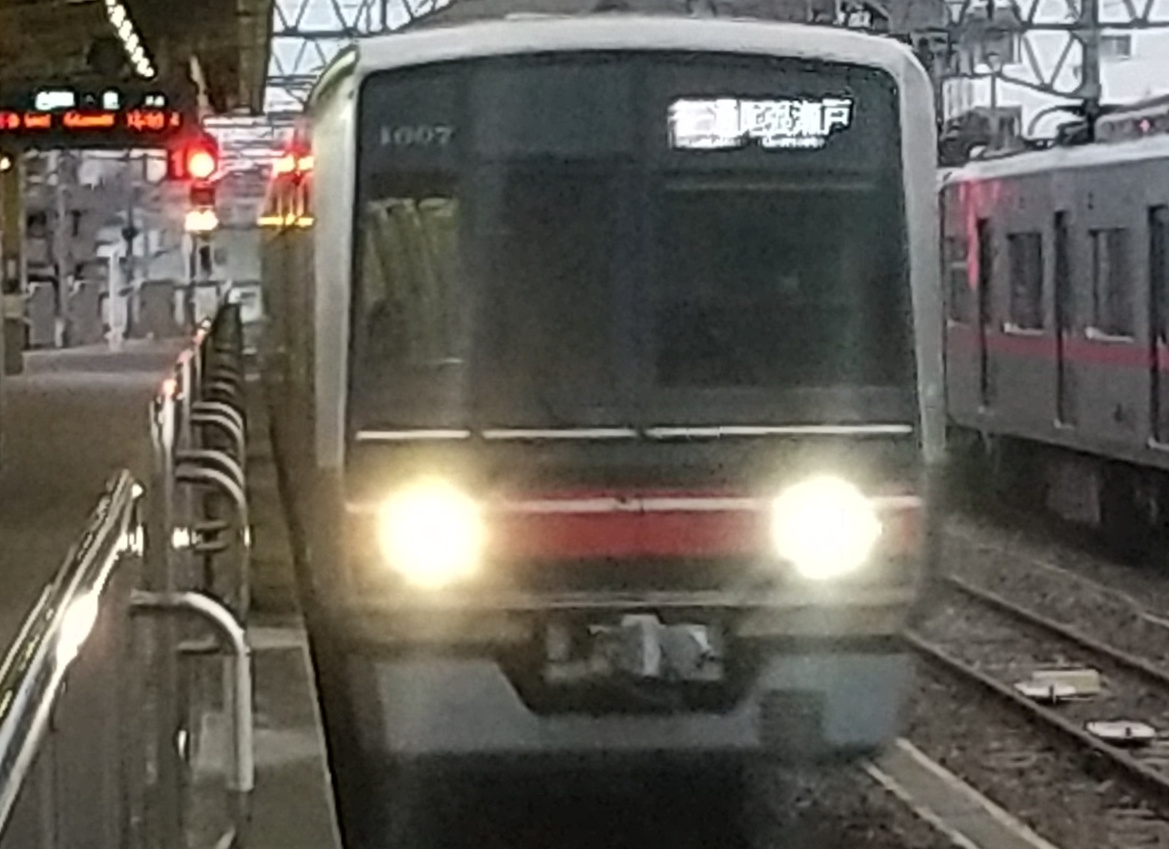

名鉄4000系
概要
車体
日車式ブロック工で製造
4両編成 | 1号車 | 2号車 | 3号車 | 4号車 |
形式 | ク4000 Tc | モ4050 M | モ4150 M | ク4100 Tc |
全長(連結器を含む) | 18,900 | 18,830 | 18,830 | 18,900 |
車体長 | 18,385 | 18,230 | 18,230 | 18,385 |
全幅 | 2,744 | 2,744 | 2,744 | 2,744 |
全高さ | 4,046 | 4,055 | 4,055 | 4,046 |
台車中心間隔 | 12,400 | 12,400 | 12,400 | 12,400 |
扉 | 3扉 | 3扉 | 3扉 | 3扉 |
単位はmmで示している。
内装
ロングシート仕様のみである。
運転台
走行機器
電動機
MB-5123-B(170kW/1,100V・125A・1985rpm 6極)
全閉外扇形三相誘導電動機
駆動方式
WN継手平行軸カルダン駆動
歯車比
96:17= 5.65
制御装置
IGBT素子VVVFインバータ制御
三菱電機製
MAP-178-15V192
1台(1C4M*2群)
台車
新日本製鉄と住友金属工業が統合して誕生した新日鉄住金
ボルスタ空気バネ
電動車台車 新日鉄住金 FS571M

付随車台車 新日鉄住金 FS571T

<
軸箱支持装置
モノリンク
固定軸距離(mm)
2,100
車輪径(mm)
860(防音車輪)
制動装置
回生制動併用全電気指令式電磁直通空気制動(MBS-A)
基礎ブレーキ 基礎ブレーキ シングル式(片押し式)
集電装置
シングルアームパンタグラフ
PT7118-B形
空気圧縮機
空気圧縮機MBU1100
低騒音型のスクロール式
連結器
先頭車

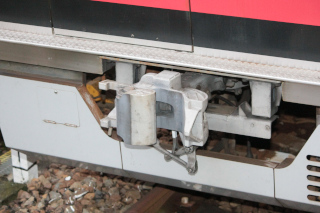

小型密着自動連結器のみで電気連結器は搭載していない
車両間
連結面間 600mm
棒連結器

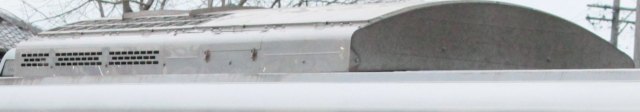

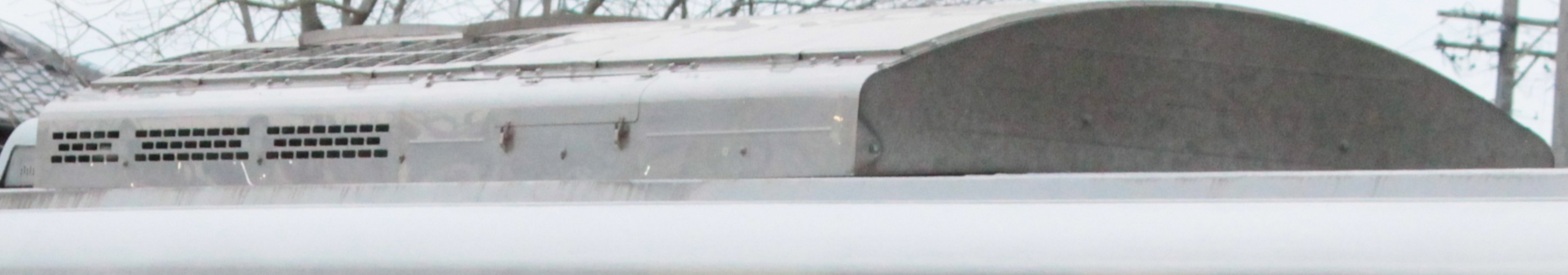

冷房装置
冷房装置は屋根上に設置されている。1個の冷房装置に圧縮機 室外熱交換器 室内熱交換器等が収められている。
1両当たり 集中式 三菱電機 CU735(40,000kcal/h)が1台設置されている。
