名鉄6800系

概要

6000系は、通勤ラッシュに対応して、1976年(昭和51年)から名鉄が製造した通勤用3扉車である。 6800系は、2両編成の6000系の後継として~~1978~~1987年から製造され、省エネを考慮し回生付きの界磁添加励磁制御を搭載したほか、先頭部は非貫通であり、扉の間隔が変わっている。外形は、大きく分けて、鉄仮面と呼ばれるタイプと金魚鉢と呼ばれるタイプがある。2両編成のみ製造されている。車両番号は豊橋側を1号とし、編成は、豊橋側の先頭車両の車両番号にFまたは編成を付けてあらわす。
全部で39編成落成され、8編成が鉄仮面、31編成が金魚鉢である。
同一車体で、制御機器の違う、4両編成の6500系がある。
トップナンバー1次車6801編成の場合、1987年12月10日に落成され、現在で年経過している。
2023年より廃車が始まっている。

軌間	1,067
電気方式	直流 1,500V
製造所	日本車両製造
最高速度	110km/h

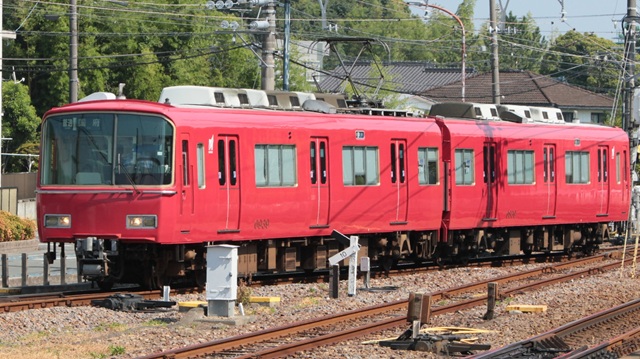

6800系概要

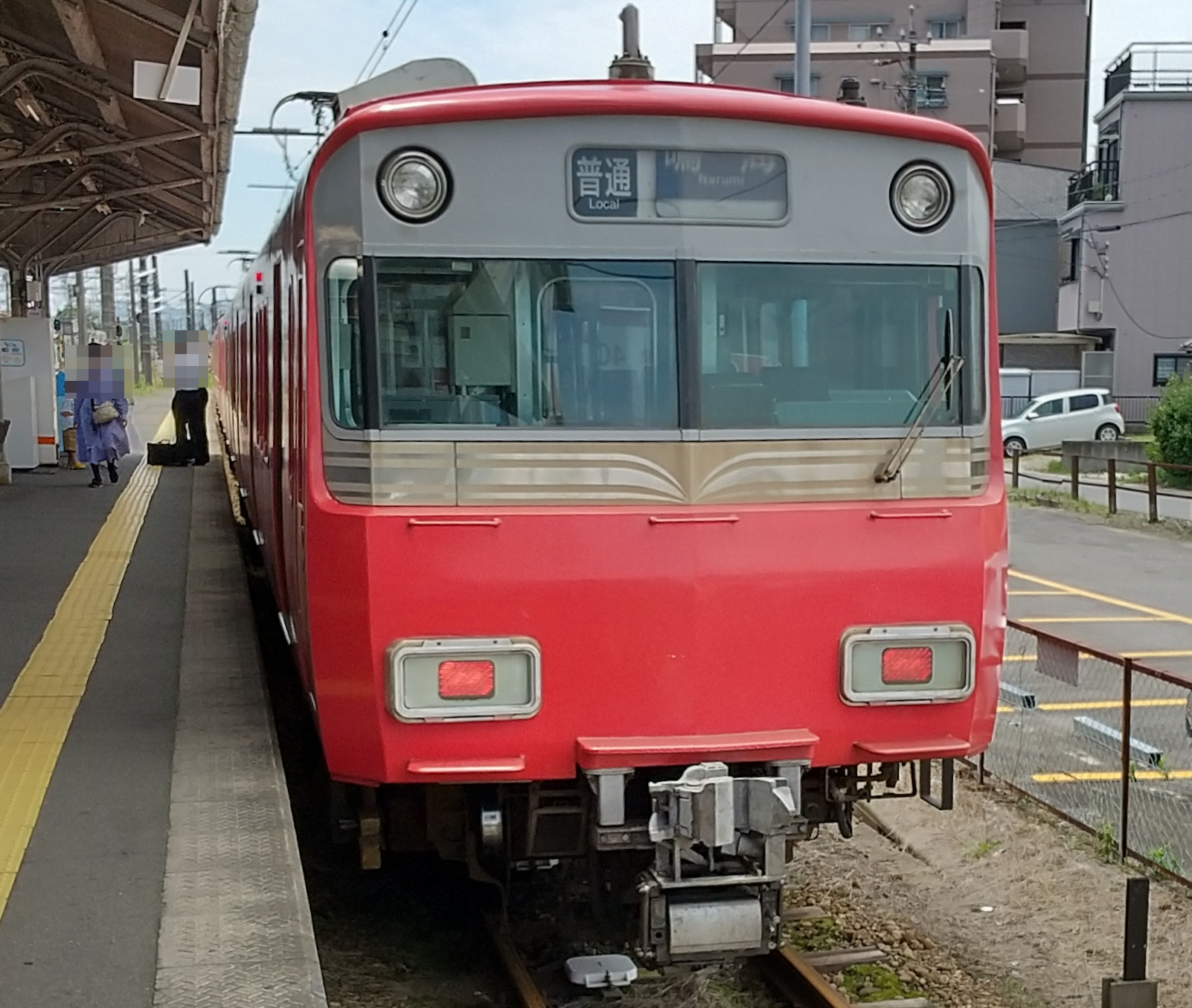

6804F(鉄仮面)

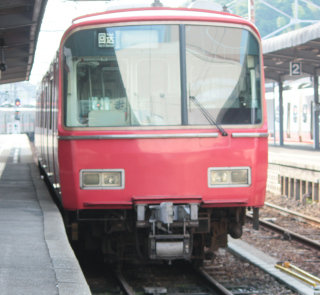

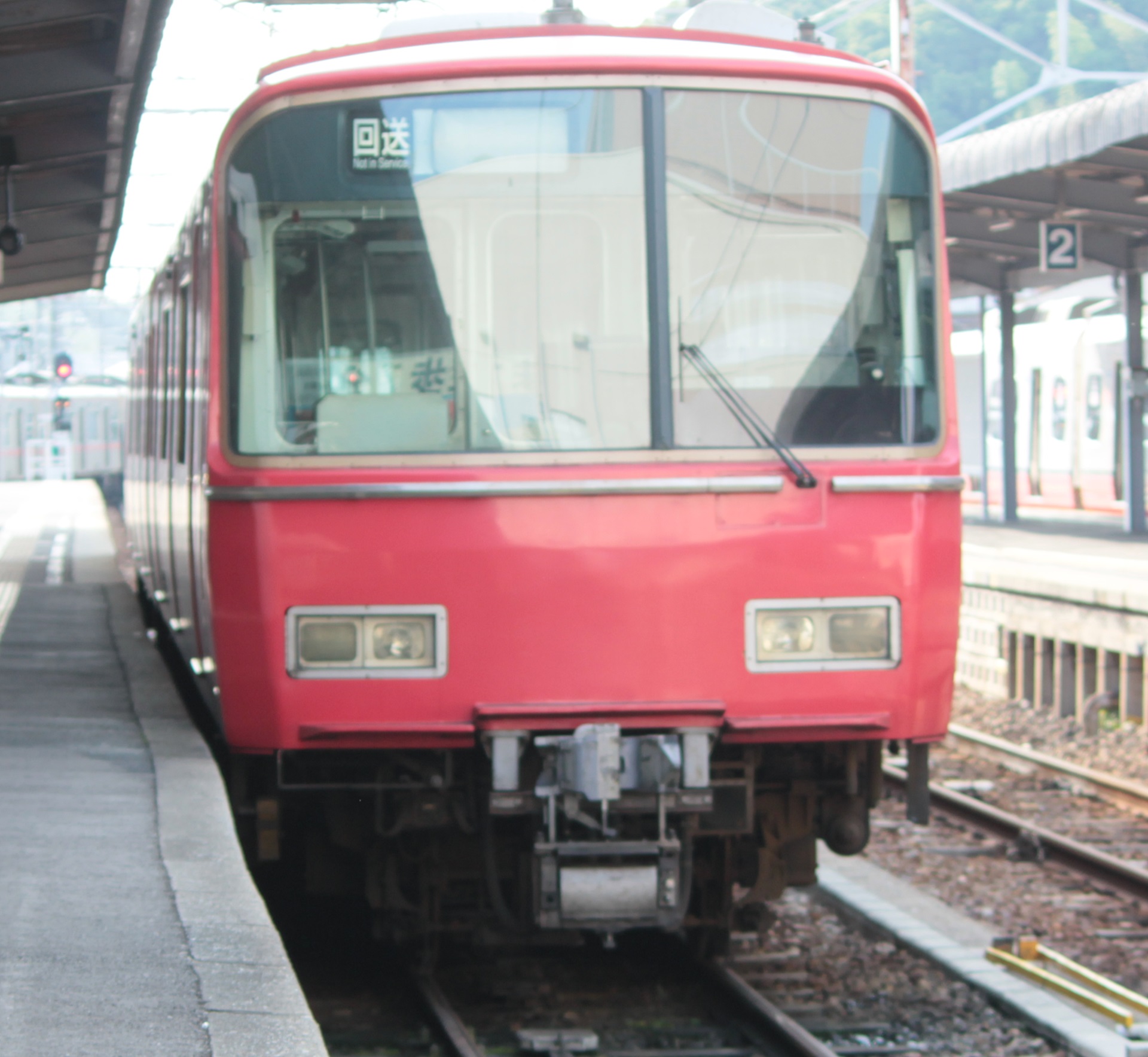

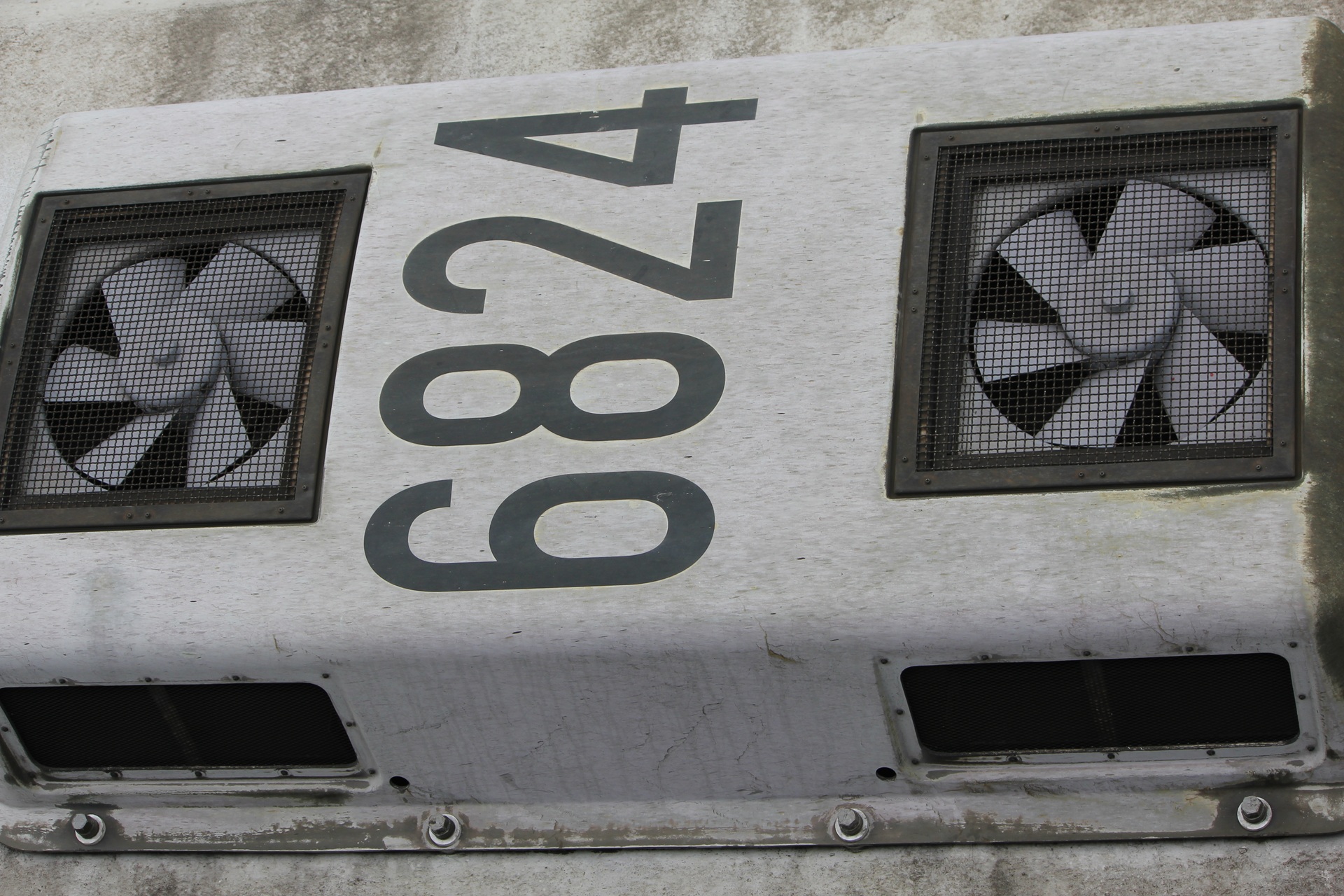

6824F(金魚鉢)

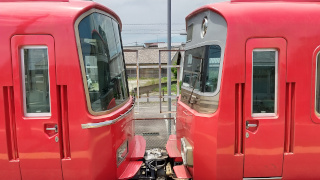

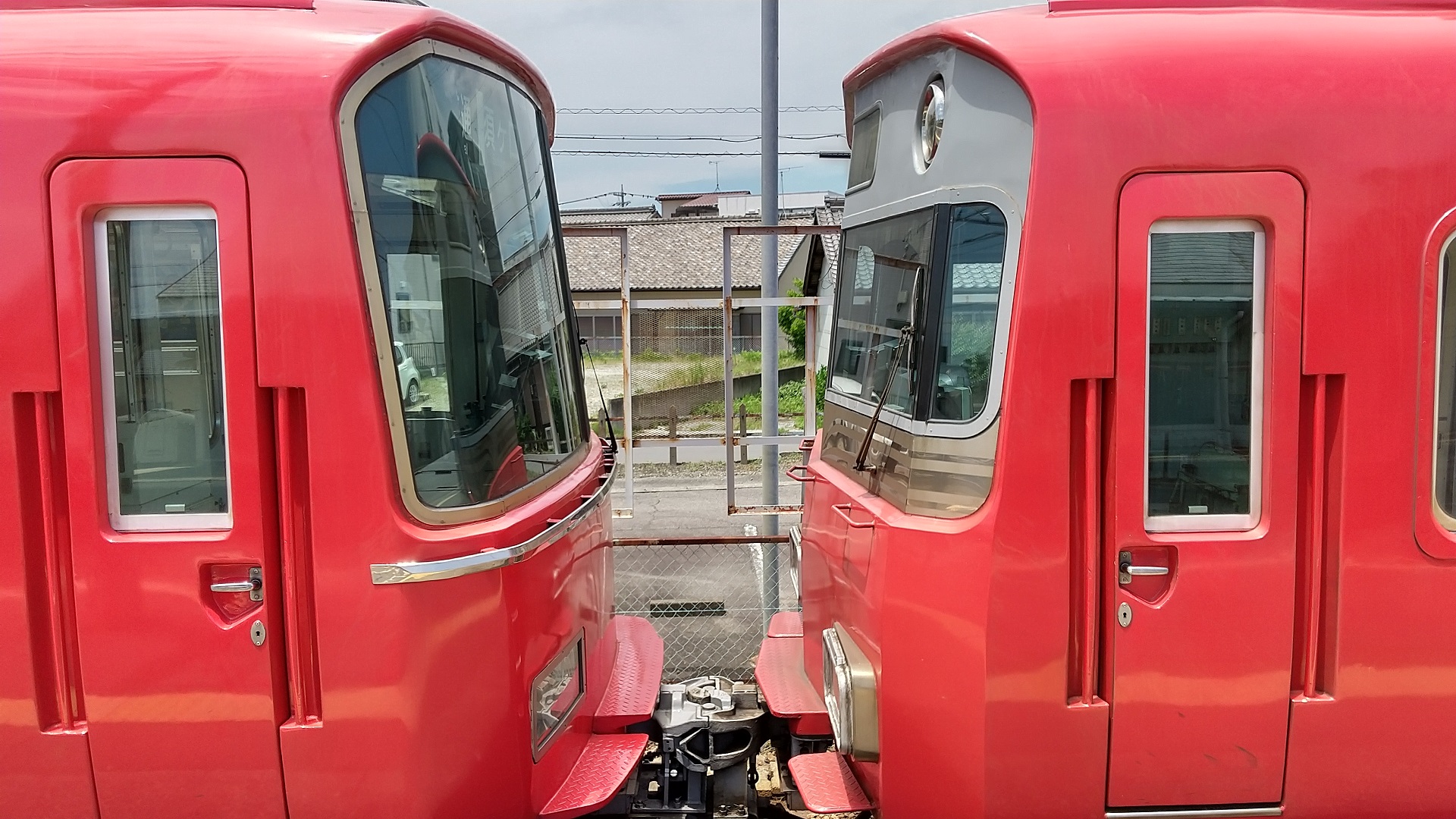

6817F(金魚鉢)と6804F(鉄仮面)の連結

1978～1985 2両編成(9次車(6045～6252 全部廃車されている)からは車体は、鉄仮面)

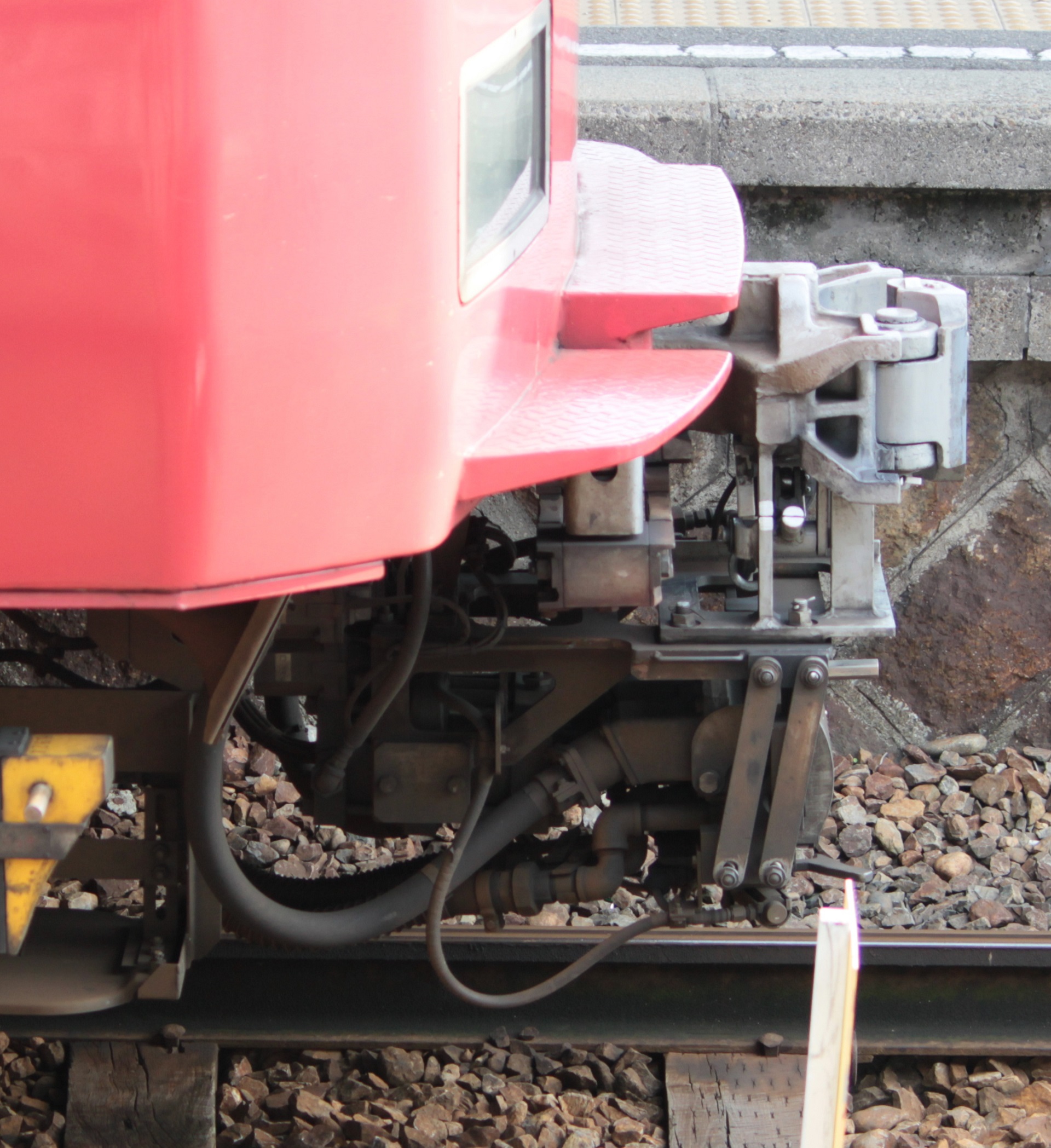

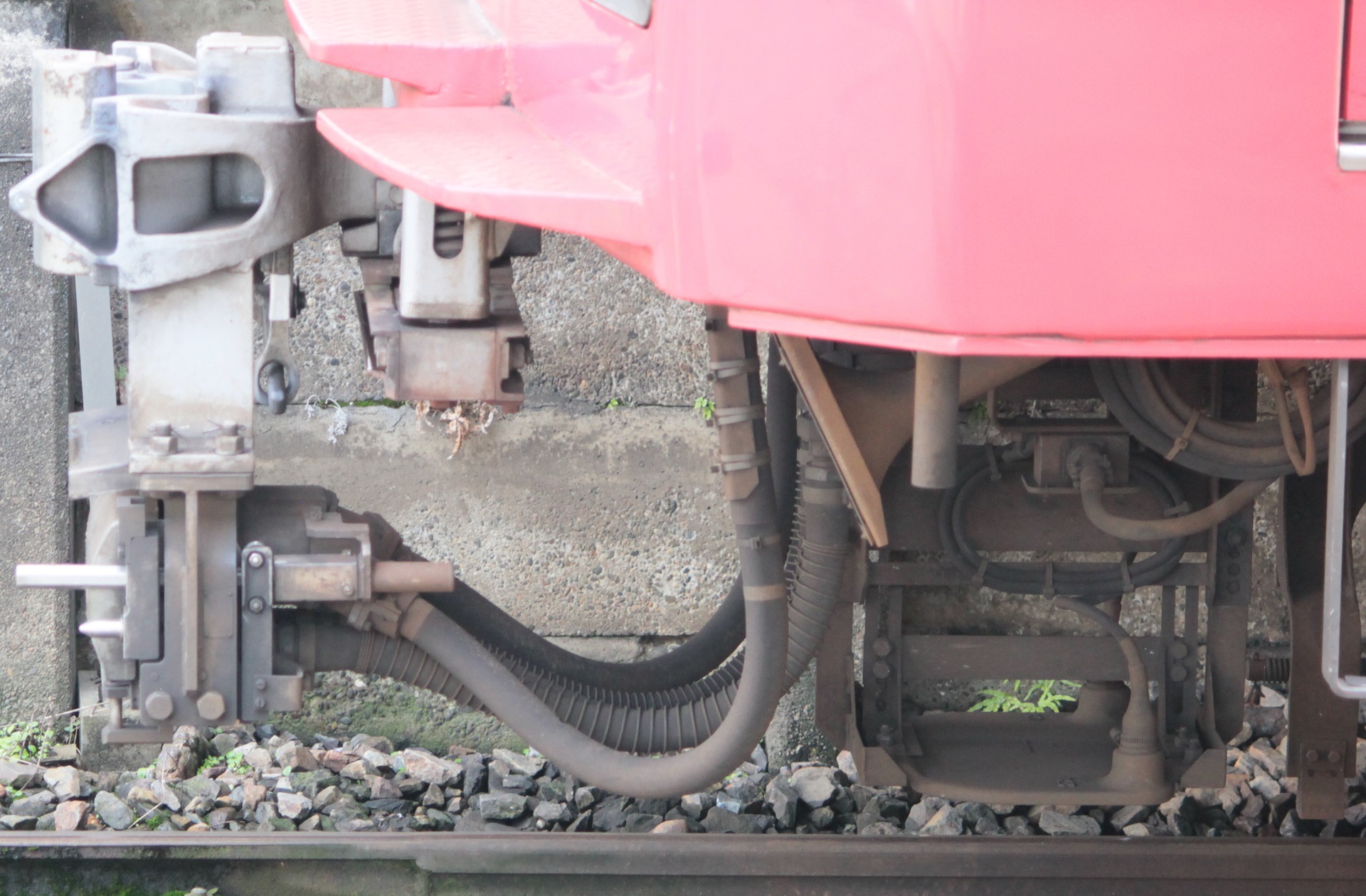

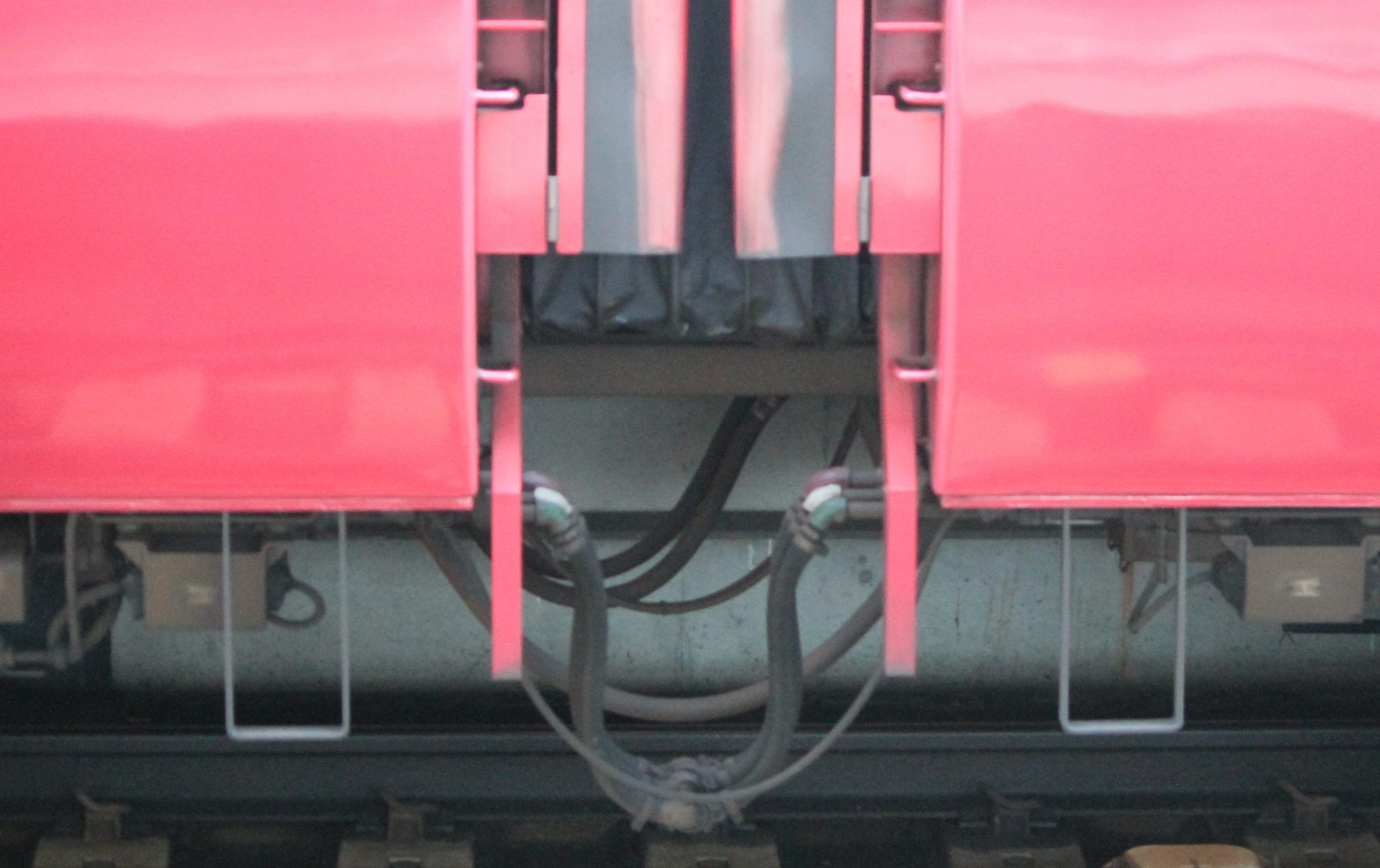

6000系、6500系、6800系と連結する。
形式

	6800系	搭載機器
1	ク6800	SIV,CP
2	モ6900	CON,PT

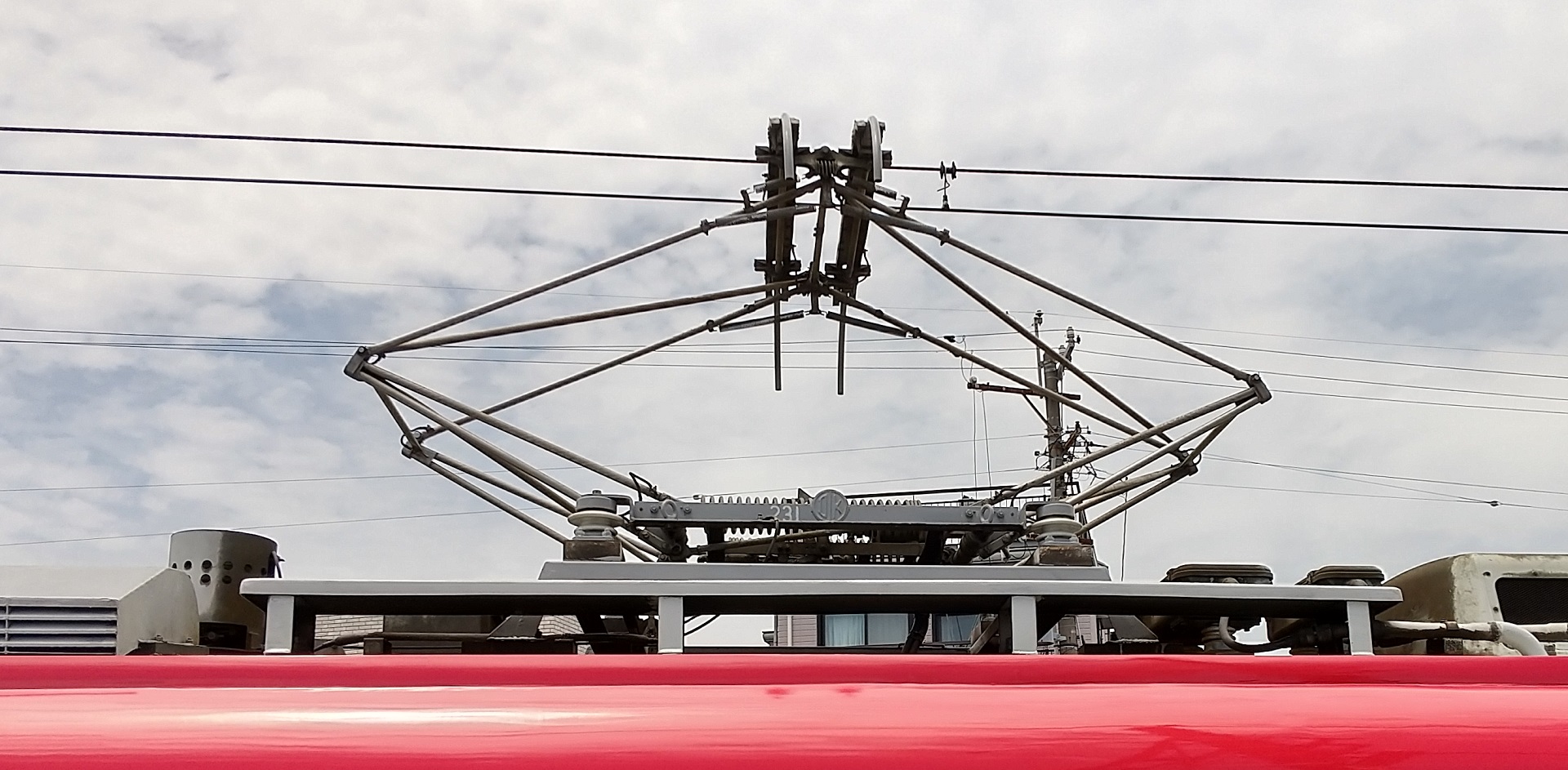

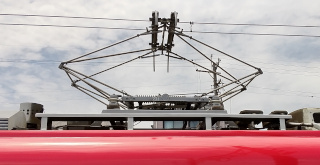

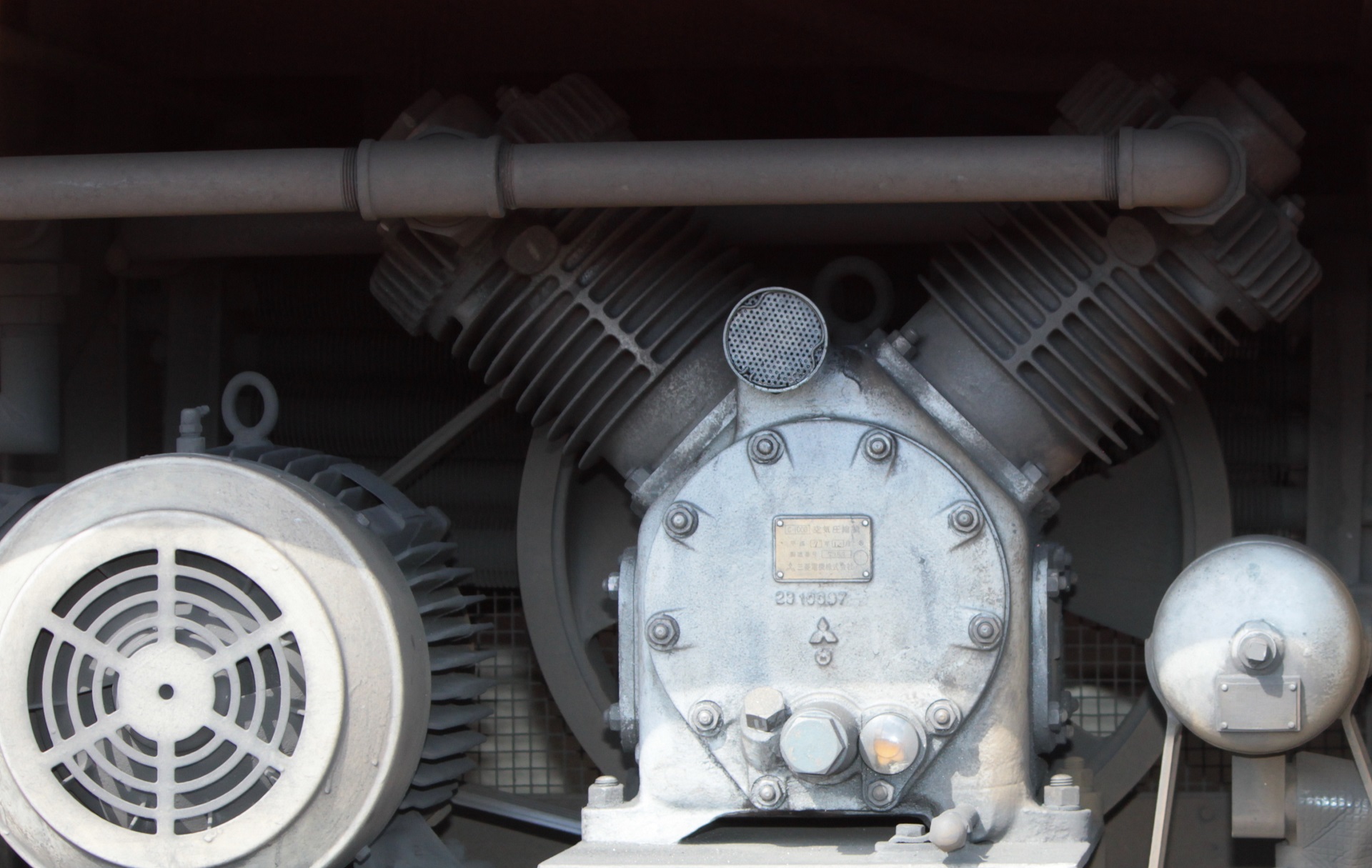

SIV:補助電源装置(静止型インバータ) CP:空気圧縮機 PT:集電装置
年次

次(製造年)	編成	適用
1(1987年)	6801～6804鉄仮面	TDK-8050A外扇型 FS521C/FS098C
2(1987年)	6805～6808	TDK-8050A 外扇型 FS521D/FS098D
3(1989年)	6809～6823 金魚鉢	TDK-8051A（内扇型に変更）FS521E/FS098D
4(1990年)	6824～6831

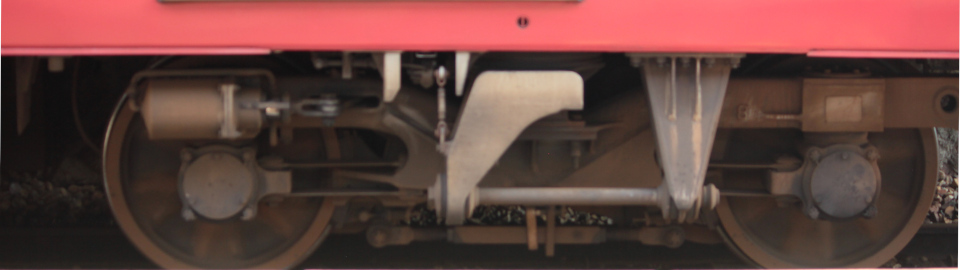

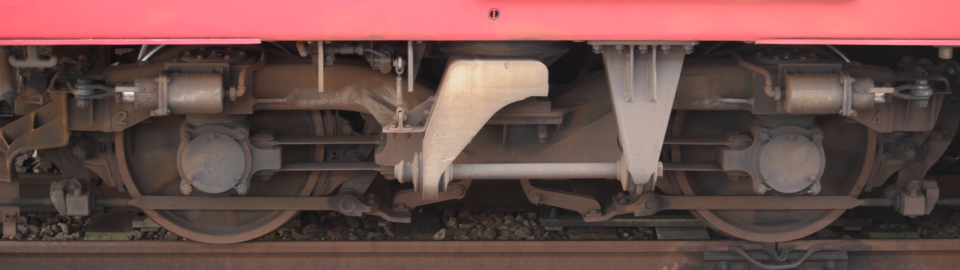

5(1991年)	6832～6835	台車1000系1015編成・1016編成の発生品FS539A形・FS039A形
6(1992年)	6836～6839

車体

4両編成	1号車	2号車
形式	ク6800 TC	モ6900 MC
全長(連結器を含む)	18,900	18,900
車体長	18,150	18,150
全幅	2,730(鉄仮面)/2,740(金魚鉢)
全高さ	3,880	4,200
台車中心間隔	12,400	12,400
扉	3扉	3扉

単位はmmで示している。

内装

当初はクロスシートで竣工し、その後一部は、ロングシート仕様に改造された。
ロングシートで竣功6832～6839
6828～6839はワンマン対応となり尾西線・豊川線で使用されている。

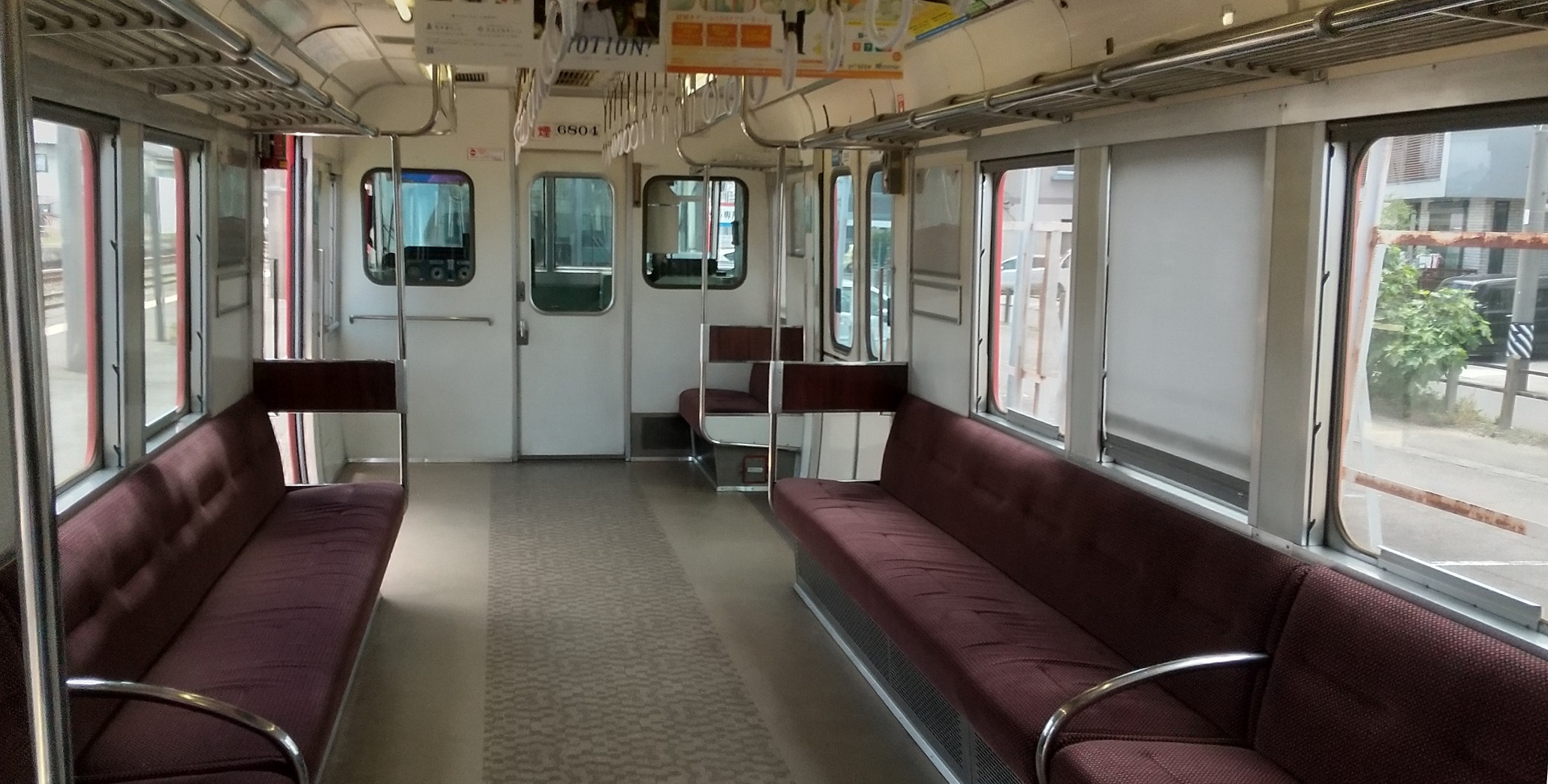

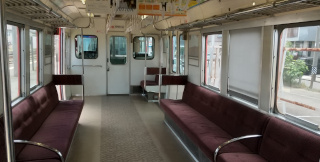

6804F(ロングシート)

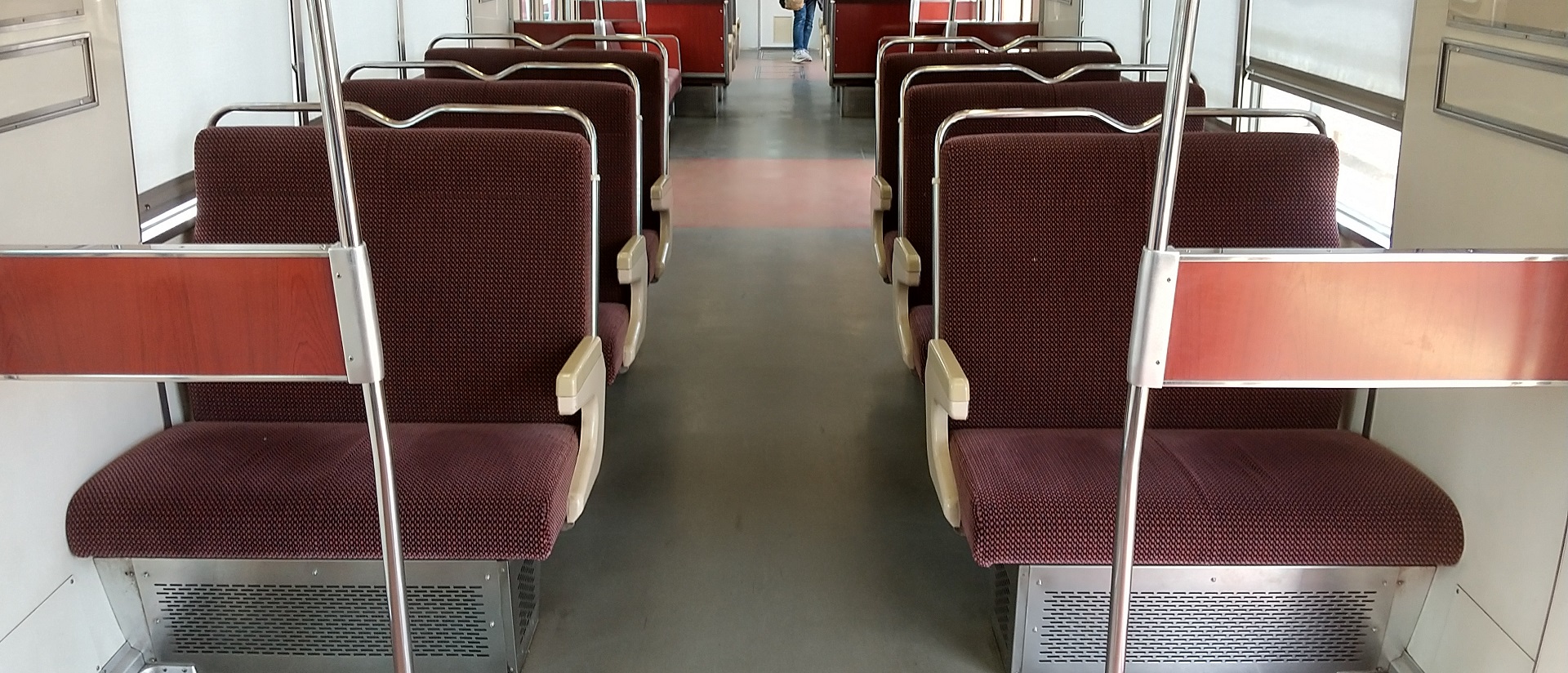

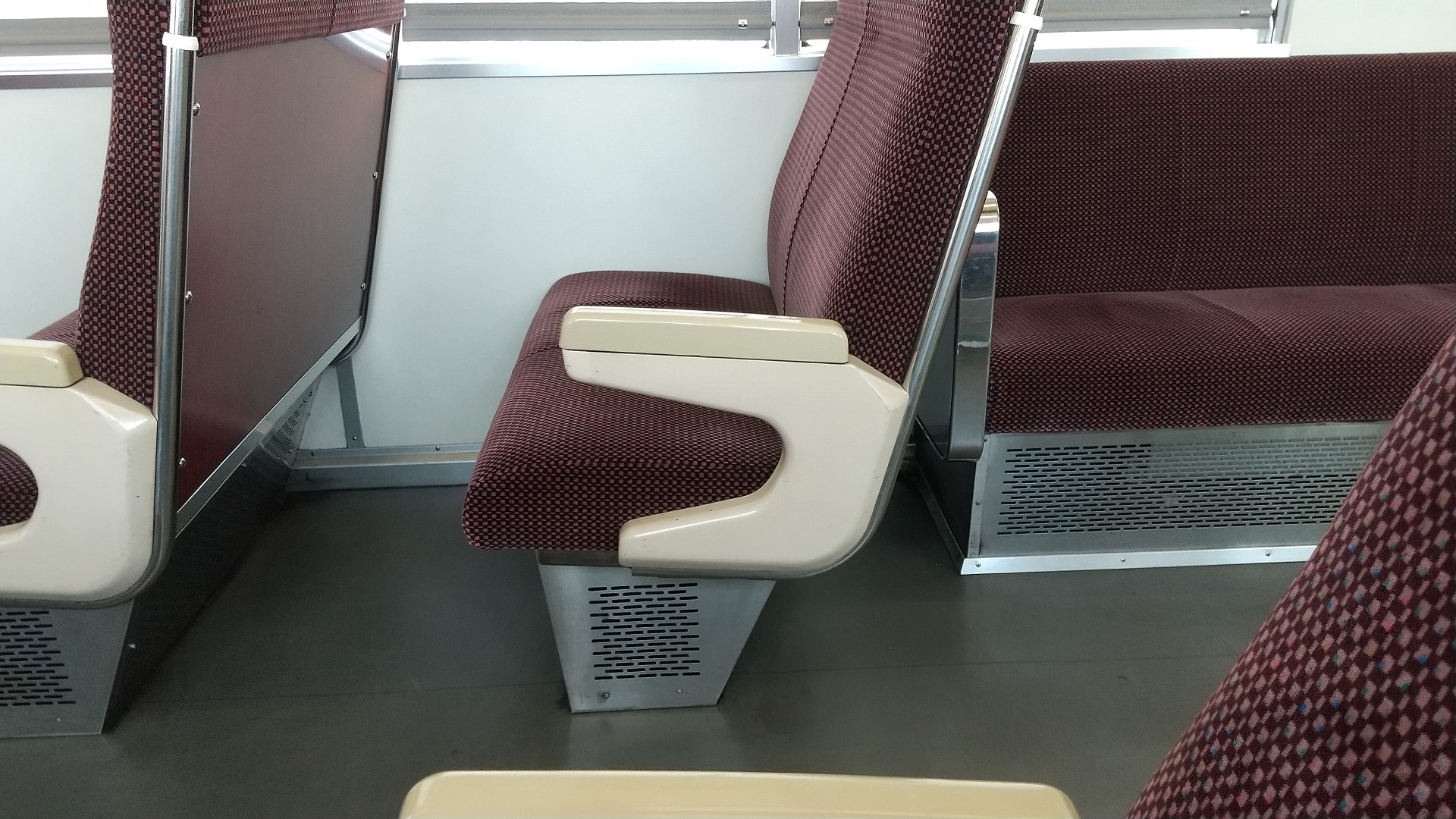

6817F(クロスシート)

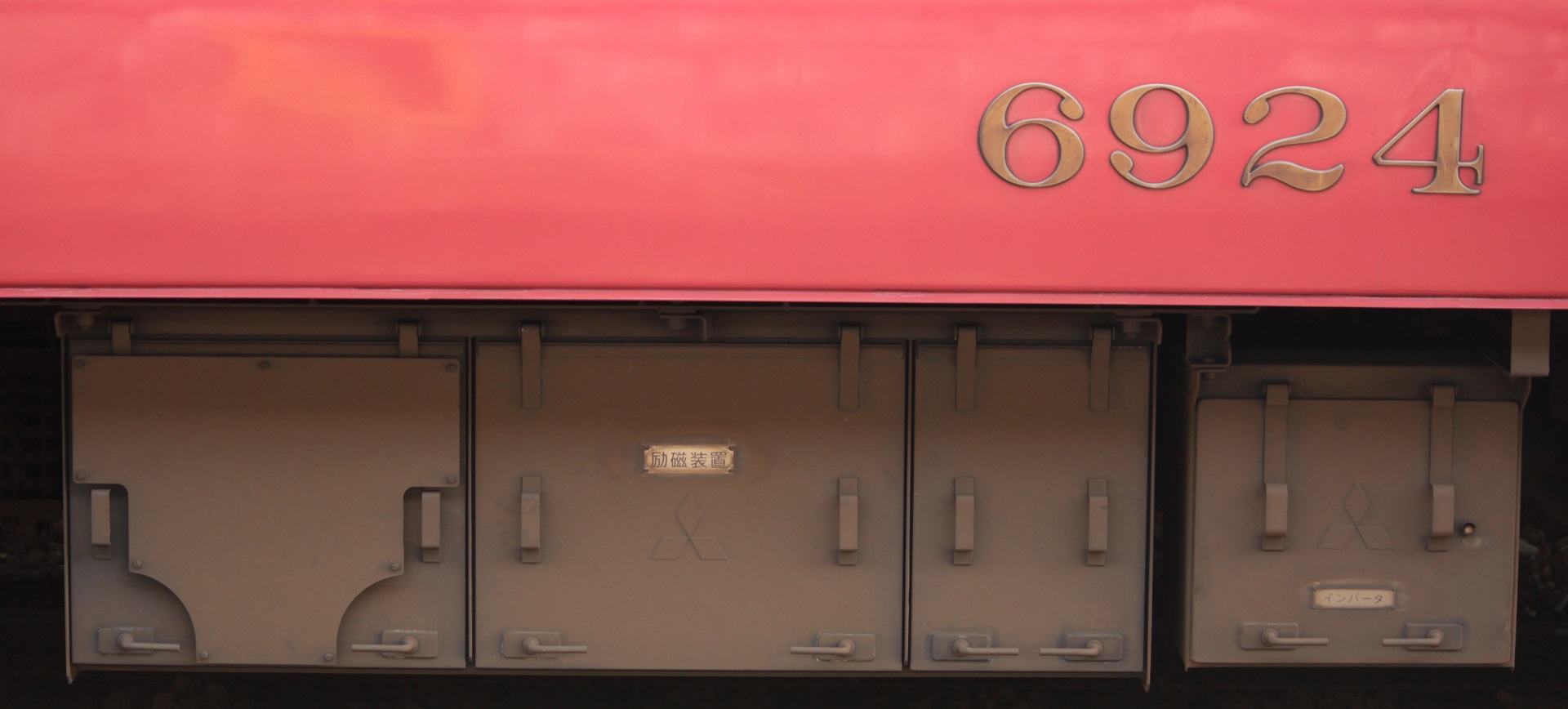

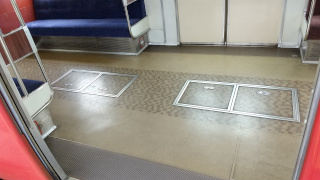

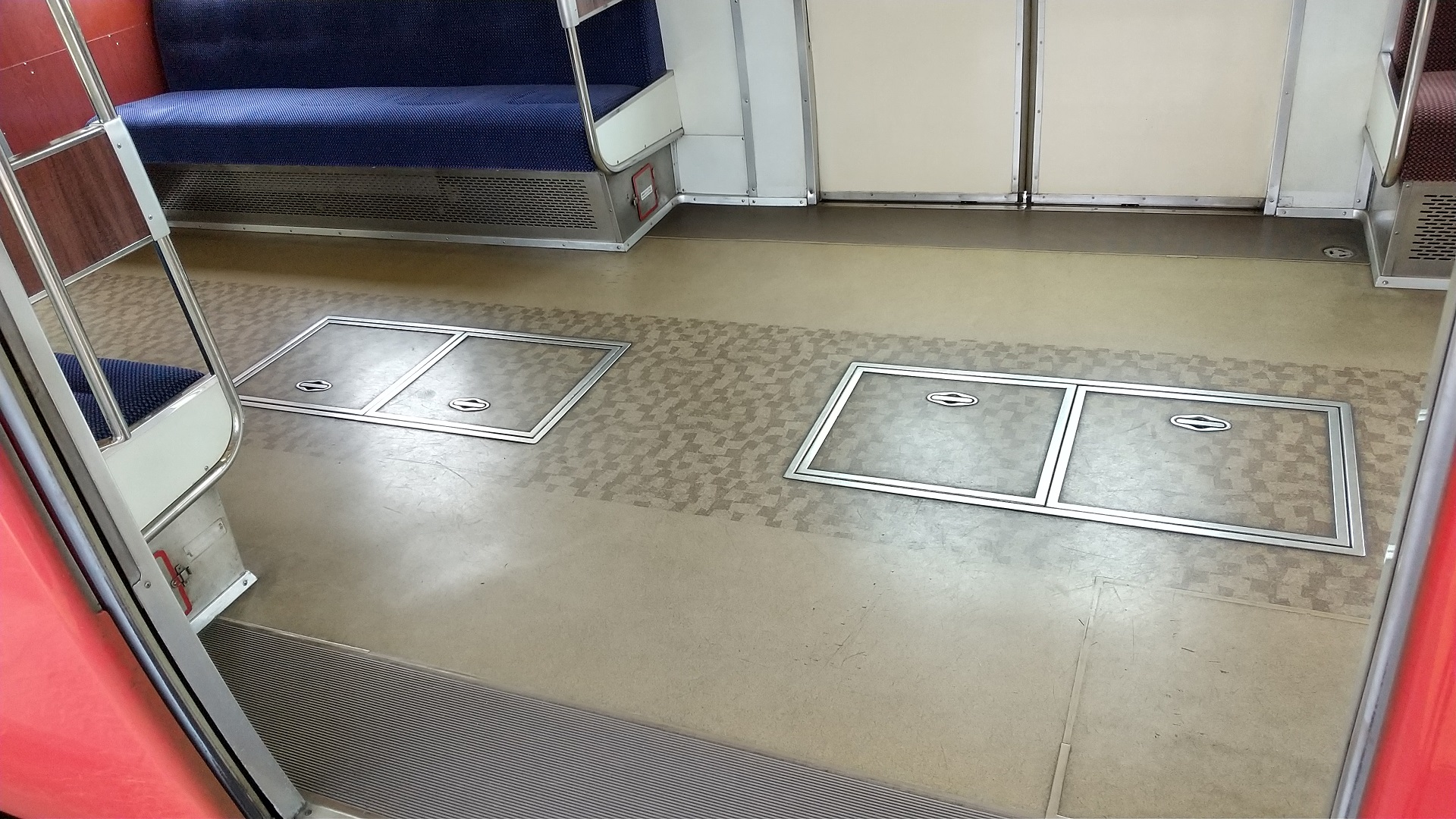

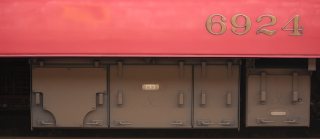

点検蓋

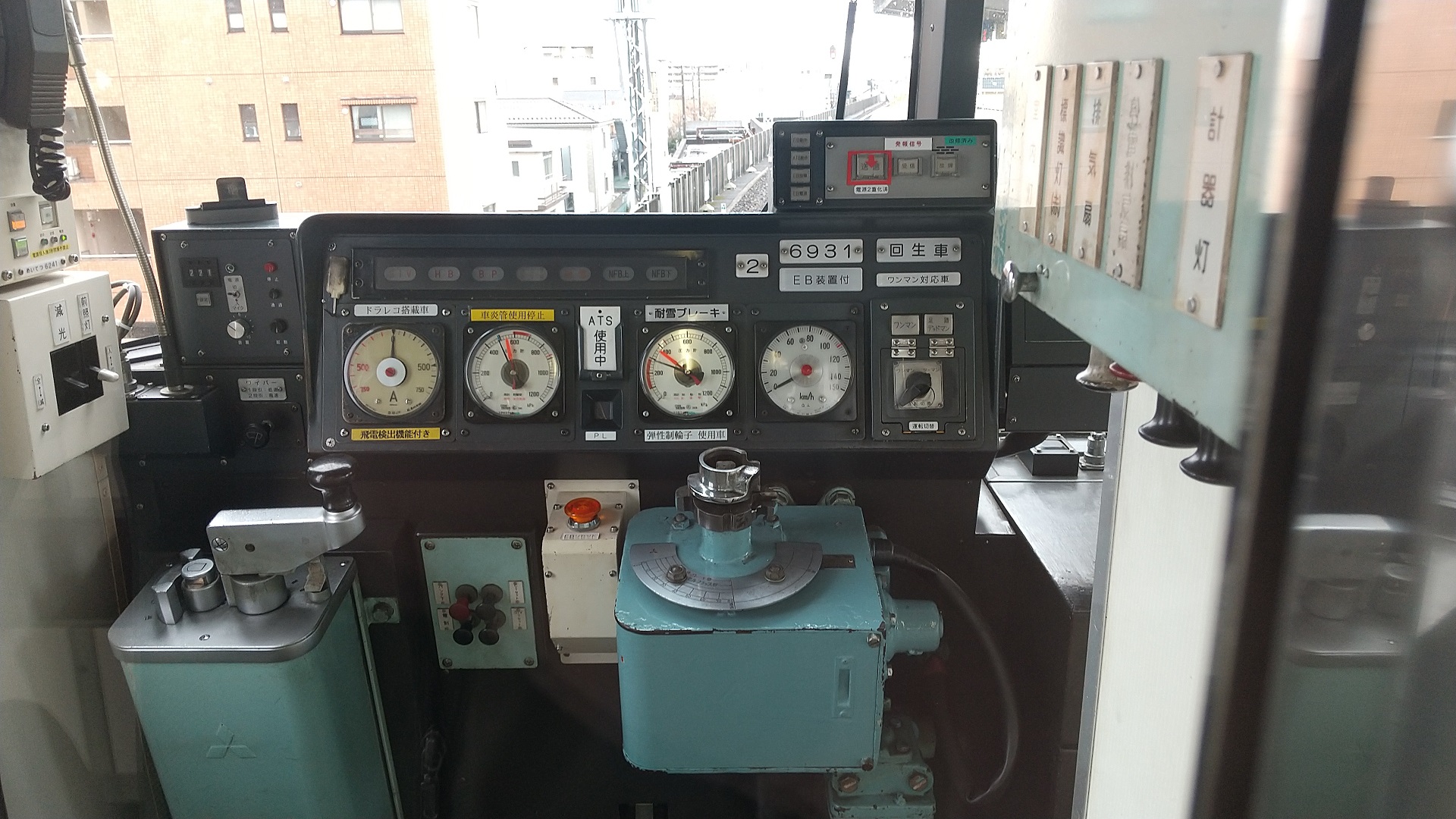

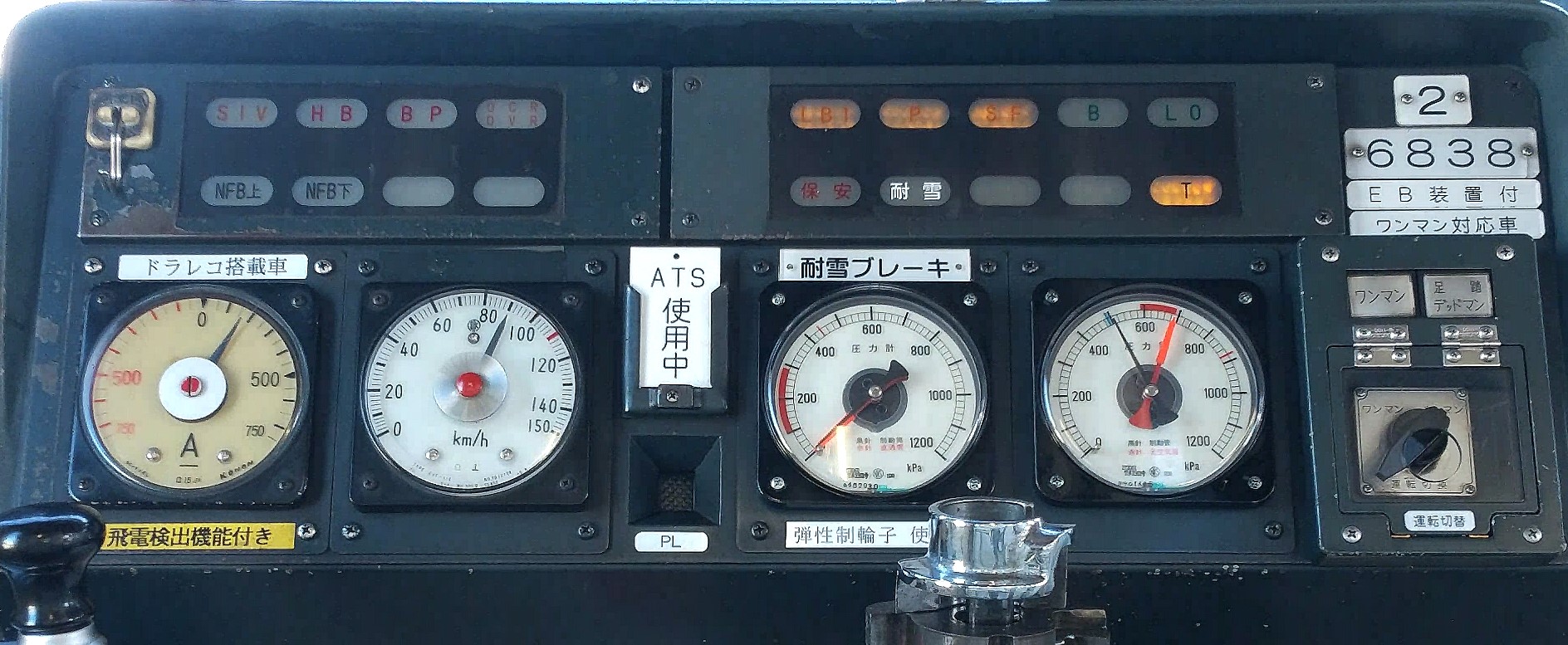

運転台

6823F

6838F

6931

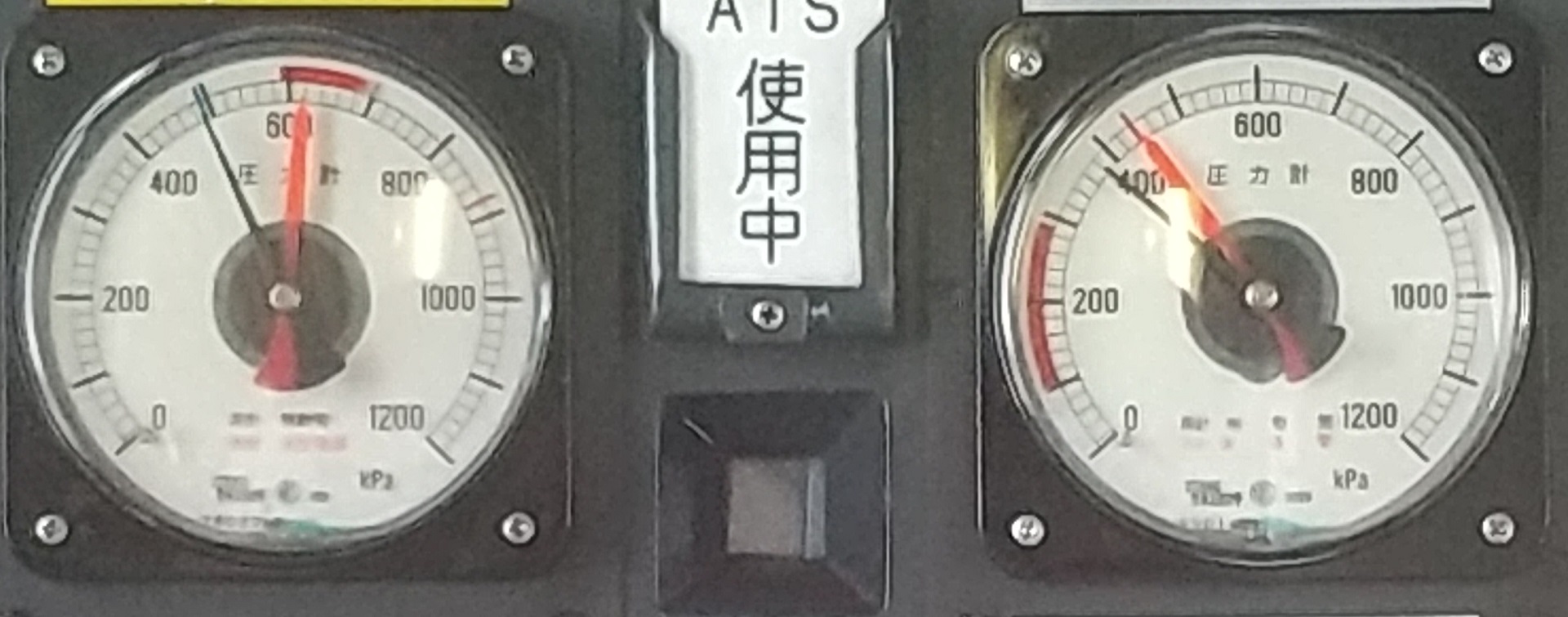

6931 圧力計

ツーハンドル

走行機器

電動機

TDK-8050A/TDK8051A 150kW 750V 224A 定格回転数 2000rpm 6801～6808F:外扇/以降は内扇
定格速度 2000rpm/5.60*0.86*π*60分/1000=57.9km/h
110km/h時電動機回転数 110*1000/(0.86*π)*5.65/60=3833.9rpm

駆動方式

中空軸TD平行カルダン駆動方式

歯車比

84:15=5.6

制御装置

界磁添加励磁制御 1C4M CB-16C-40A

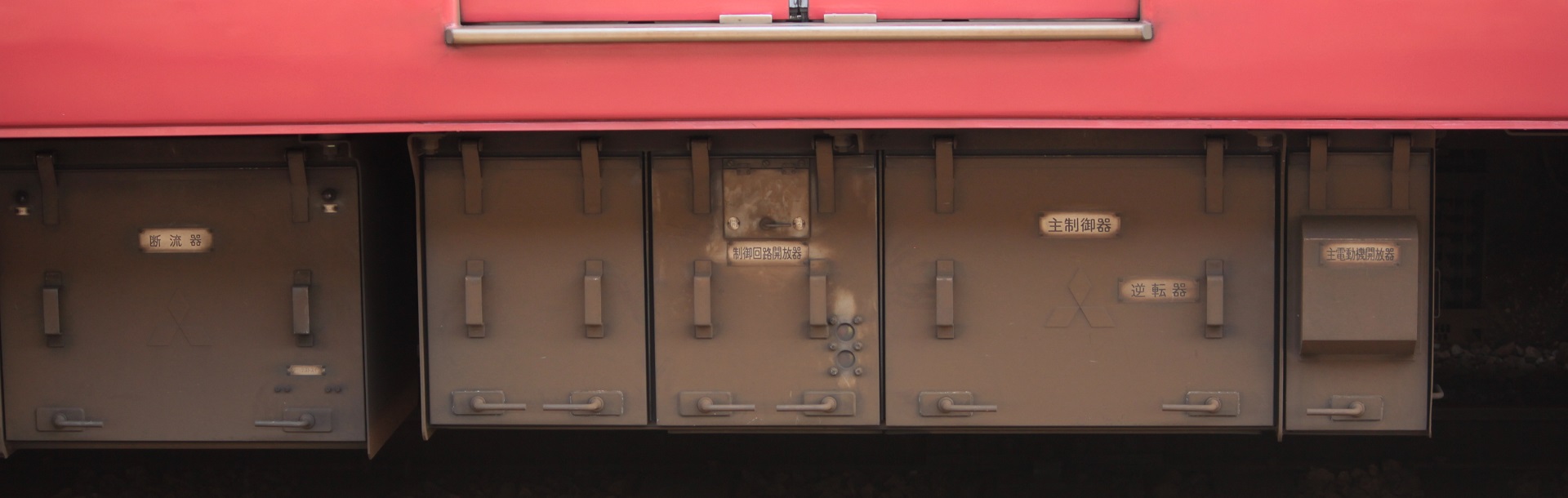

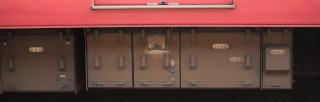

主制御装器

励磁装置

直列段では4個を直列、並列段では2個直列*2並列となる。
110 km/h対応
参考までに実車の走行時に測定した結果を示す。（乗車定員 10名/1両程度　応荷重機構付きなのであくまでも参考）
6500系は並列段で4個の電動機が直列に接続されているため1500V/4＝350Vに対して、6800系は、並列段で2個直列であるため電流値は半分程度となる。

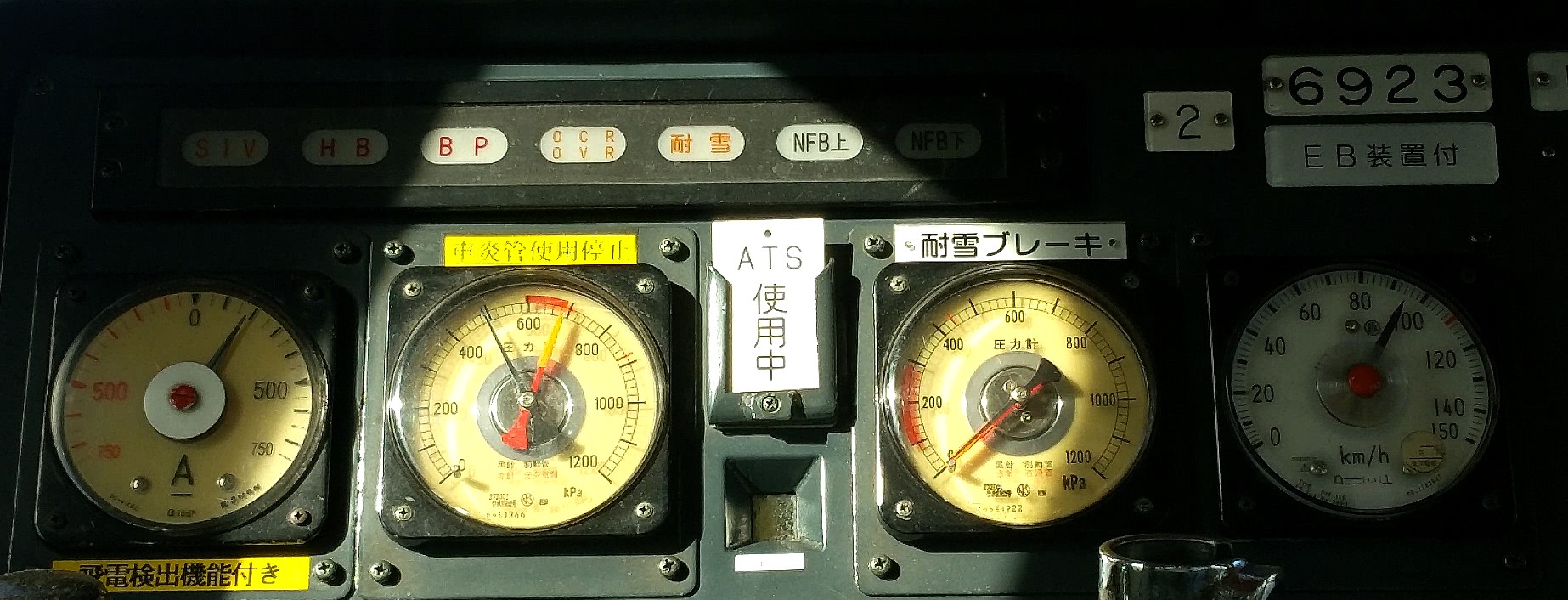

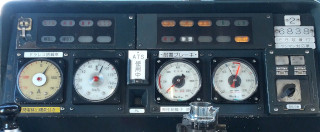

電流は運転台の電流計の値を示す。ほぼ定格電流224Aで推移している。電流のサンプルレートが0.5ｓ程度なので、特に直列段については電流の変化を正確に表していない。
ほぼ定格電流で推移。30km/h程度で直列段から並列段に移行(移行時に一時的に電流が大きく減少する。)、60km/h程度で弱め界磁制御に移行している
60km/hまでは、起動加速度2.0km/h/sを維持。高速では伸びが悪いが6500系よりは伸びがよい。
